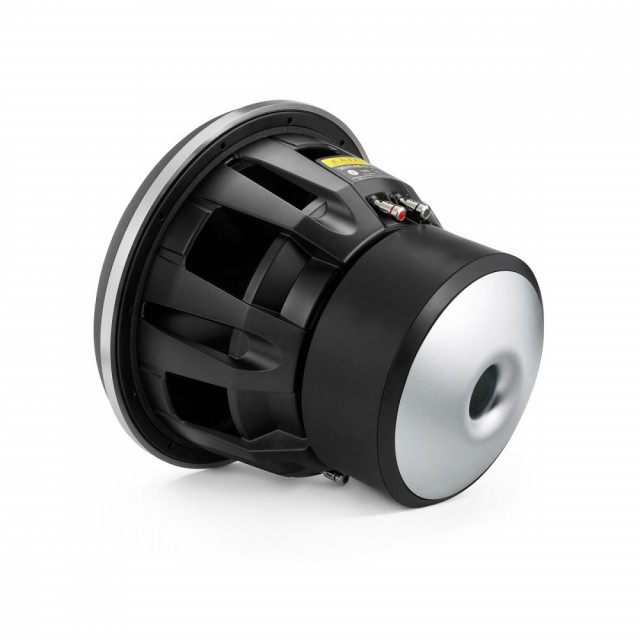

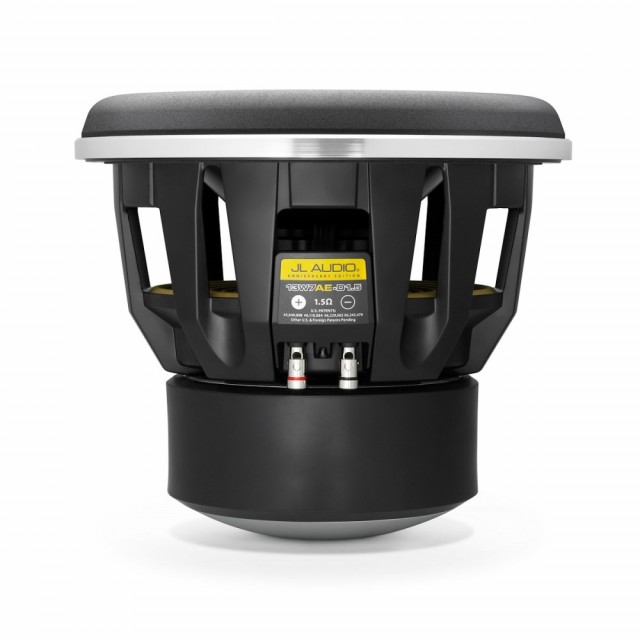

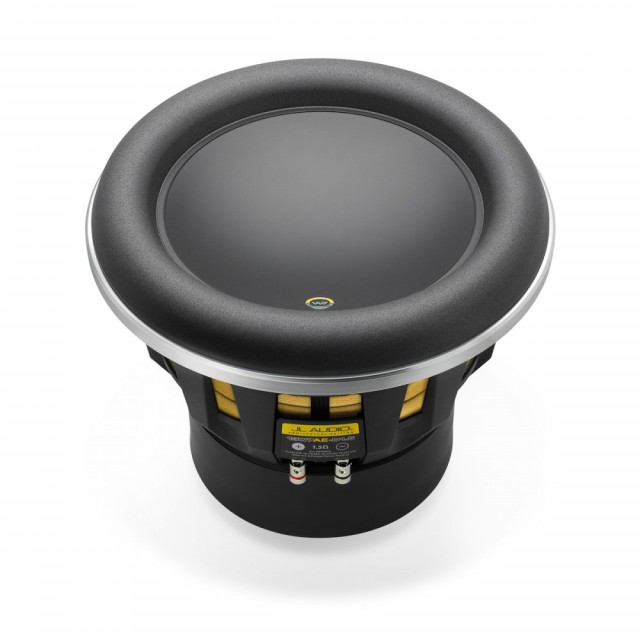

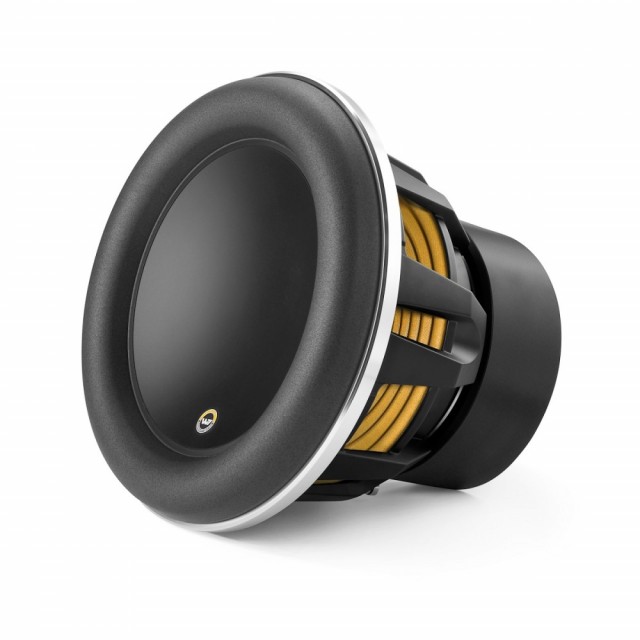

JL Audio 13W7AE-D1,5 – 13,5-tommer subwoofer 1500W
13,5-tommer subwoofer for seriøs bassytelse!
13W7 tar W7 designet til det høyeste nivå. Bassen byr på en svimlende lineær vandringslomme som overgår 32mm en-vei, med en fjærings kapasitet på over 4-tommer peak-til-peak vandring. Den har også en stempeldiameter som er 28% større en det lillebroren 12W7AE. Dette gir deg en bass som takler de mest krevende kombinasjoner med seriøs ytelse. Med en 13W7AE forsvinner grenser og utrolig dyp bass skjer på alle fronter, uansett nivå
Dette er JL Audio sin mest potente basshøyttaler, og denne trives best med forsterkere som leverer mellom 500 – 1500 watt. Den er optimalisert for å spille i en 53,1liter lukket basskasse, eller en 67,3liter kasse med port.
W7AE (Anniversary Edition) bassene feirer 10års jubileum påW7 basselementene. Funksjonalitets messing er denne identisk til de originale W7 bassene, men er I tillegg utsmykket med:
- Satin-sort pulverlakkert sjassi
- Klar anodisert klemring for oppheng
- Membran med jubileums merke
- Jubileums terminal etikett
Generelle spesifikasjoner:
- Kontinuerlig effekt handtering (RMS): 1500 W
- Anbefalt forsterkere effek (RMS): 500 – 1500
- Normal impedans (Znom): Dobbel 1,5 ohm
Fysisk spesifikasjoner:
- Nominell diameter: 345mm
- Samlet diameter (A): 345mm
- Diameter monteringshull (B): 302mm
- Diameter bolthull sirkel (C): 323mm
- Ytre diameter motor (D): 213mm
- Monteringsdybde (E): 267mm
- Element fortrengning: 5,9liter
- Netto vekt: 23,6kg
Parameter:
- Free Air Resonance (Fs) 23,5 Hz
- Electrical “Q” (Qes) 0,476
- Mechanical “Q” (Qms) 7,517
- Total Speaker “Q” (Qts) 0,448
- Equivalent Compliance (Vas) 3,68 cu ft / 104,3 L
- One-Way Linear Excursion (Xmax)* 1,25 in / 32 mm
- Reference Efficiency (no) 0,27%
- Efficiency (1 W / 1 m)** 86,3 dB SPL
- Effective Piston Area (Sd) 107,35 sq in / 0,0693 sq m
- DC Resistance (Re) 2,41 ohm
* Xmax spesifikasjonene er utledet via enveis talespole overheng metoden uten korreksjonsfaktorer brukt.
** Effektivitet (1 W / 1 m) er ikke en nøyaktig indikator på en subwoofer utgang evne og bør ikke brukes som en sammenligning med andre subwoofere å avgjøre hvilken som er "høyere".
Spesifikasjoner lukket kasse:
- Tykkelse vegg: 19 mm
- Tykkelse front baffel: 25 mm
- Volum (netto inv.): 53,1 L
- Ekstern bredde (W): 407 mm
- Ekstern høyde (H): 407 mm
- Ekstern dybde (D): 479 mm
- F3: 40,5 Hz
- Fc: 37,4 Hz
- Qtc: 0,771
Spesifikasjoner kasse med port:
- Tykkelse vegg : 19 mm
- Tykkelse front baffel : 25 mm
- Volum (netto inv.): 67,3 L
- Ekstern bredde (W): 657 mm
- Ekstern Høyde (H): 406 mm
- Ekstern dybde (D): 438 mm
- Intern slot port bredde (SW): 57 mm
- Intern slot port høyde (SH): 368 mm
- Intern slot port lengde (SL): 667 mm
- Port forlenging lengde (EL): 200 mm
- Tuning frekvens (Fb): 34,6 Hz
- F3: 30,3 Hz
Kasse notater
Netto volumer gitt ovenfor inkluderer ikke luftmengden fortrengt av høyttaleren (Driver Displacement). Denne verdien må legges til nettet volumet sammen med forskyvning av eventuelle forsterkninger og / eller åpninger (om aktuelt) for å komme frem til en grov indre volum. Luften inne i en port er ikke en del av det effektive nettovolumet. Beregn porter som solid, ikke hule gjenstander.
OBS: W7 har magnet port for å fjerne varme og trykk fra innsiden av høyttaleren. Denne ventilen er plassert på baksiden av høyttaleren. En minsteavstand på 19 mm mellom baksiden av høyttaleren og enhver vegg i kassen for å gi sikre riktig funksjonalitet av ventilen.
Dimensjonene på kabinett oppgitt i eksempler ovenfor tar gjeldende notater i betraktning.
Sikkerhetsmelding.
Det er helt avgjørende at den ferdige basskassen er godt festet til bilen med skikkelige stålbolter (0,5 i diameter) og store stålskiver på begge sider av boltene. Dette vil redusere sannsynligheten for person skade ved kollisjon eller en brå nedbremsing.
